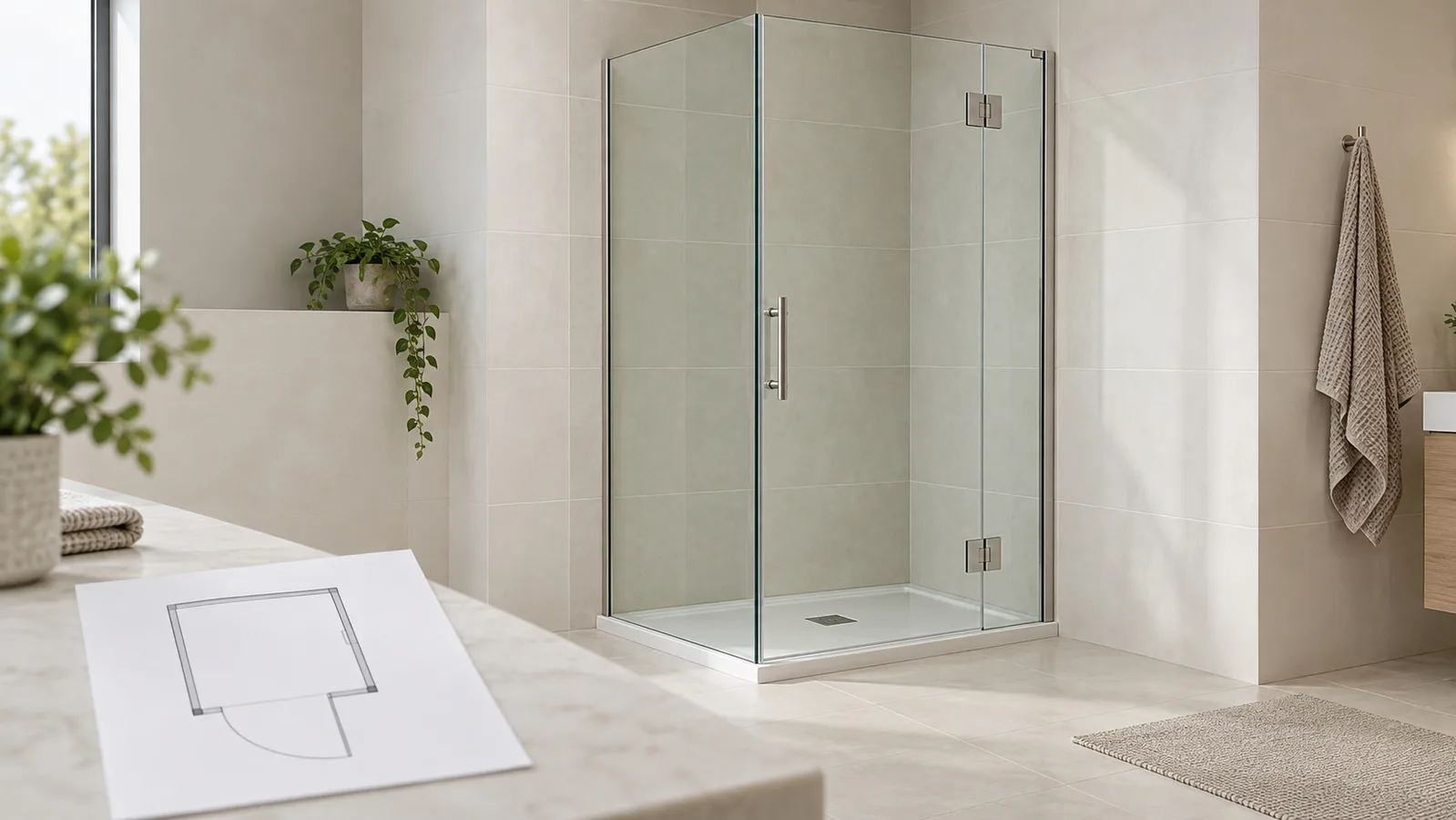

Mostrar o lado de visualização em um desenho de box de chuveiro

Ver detalhes

Um comprador do lado de fora de um chuveiro e um fornecedor olhando de dentro dele podem significar coisas opostas com abertura à esquerda. Uma citação baseada nessas duas leituras poderia descrever arranjos diferentes. Antes de comparar preços, colocaria a posição de visualização no desenho. O layout aprovado pelo comprador pode mostrar o espaço do chuveiro, a lateral do quarto e a entrada pretendida. Eu pediria ao fornecedor que devolvesse o arranjo oferecido naquele layout, com a referência do modelo anexada.

A planta mostraria o movimento da porta para o projeto proposto. Uma porta articulada ou pivotante teria o seu movimento marcado de forma diferente de um painel deslizante, e peço ao fornecedor que torne essa distinção visível. Os painéis fixos também seriam identificados. Eu manteria uma elevação ao lado da planta para que as posições da alça e da dobradiça ou pivô pudessem ser discutidas em relação ao mesmo arranjo. O instalador ou designer responsável analisaria a configuração proposta em relação à sala real e aos seus requisitos.

Se um fornecedor descrevesse o design como reversível, eu perguntaria o que isso significava para o modelo citado. As informações da porta pivotante Fluence da Kohler, por exemplo, afirmam que esse design específico pode ser configurado para abrir para a esquerda ou para a direita. Eu não presumiria que um gabinete diferente tivesse a mesma capacidade. Eu solicitaria sua própria documentação e pediria ao fornecedor que confirmasse o arranjo selecionado, incluindo quaisquer peças que diferiam entre as opções. Uma imagem espelhada de catálogo não responderia a essa pergunta por si só.

A programação do painel de vidro ficaria com o layout. Eu pediria ao fornecedor que identificasse cada painel fornecido em relação ao seu desenho, com o material especificado, as dimensões e os detalhes de fabricação relevantes devolvidos para revisão profissional. Eu não pediria à equipe receptora que resolvesse um erro de lateralidade modificando um painel de vidro. Qualquer alteração no layout retornaria ao fornecedor e ao especialista responsável antes da atualização das referências do pedido. Um desenho de painel desatualizado na pasta de pedidos deixaria essa decisão sem solução; o desenho de substituição precisa de sua própria referência de revisão.

Para o hardware, eu solicitaria uma lista cobrindo as dobradiças ou pivôs, alça, perfis, vedações e outros itens incluídos, conforme aplicável a esse projeto. Cada item pode ser combinado com o gabinete selecionado, em vez de com uma fotografia geral de uma linha de hardware. Para duas opções de acabamento, a consulta pode incluir uma referência de amostra separada para cada uma. O preço inclui essa alça nesse acabamento? Quais selos são fornecidos? Qualquer coisa comprada separadamente também pertence à comparação, com uma parte designada responsável por obtê-la.

Para o arquivo do pedido, eu manteria a planta, a elevação e a tabela do painel retornadas em uma referência de configuração. A lista de hardware também conteria essa referência. Uma substituição posterior da dobradiça reabriria os documentos relevantes para revisão. O desenho e a lista de peças devolvidos deverão mostrar o que mudou, portanto a aprovação da versão anterior não pode ser confundida com a aprovação da substituta. Os registros de embalagem podem conter a referência de configuração aceita juntamente com os identificadores da caixa. A equipe receptora teria então um layout específico para consultar, em vez de tentar interpretar a abertura esquerda a partir de uma descrição da caixa.
